Menggulung Trafo Kotak

Rumus Melilit / Menggulung Trafo Kotak

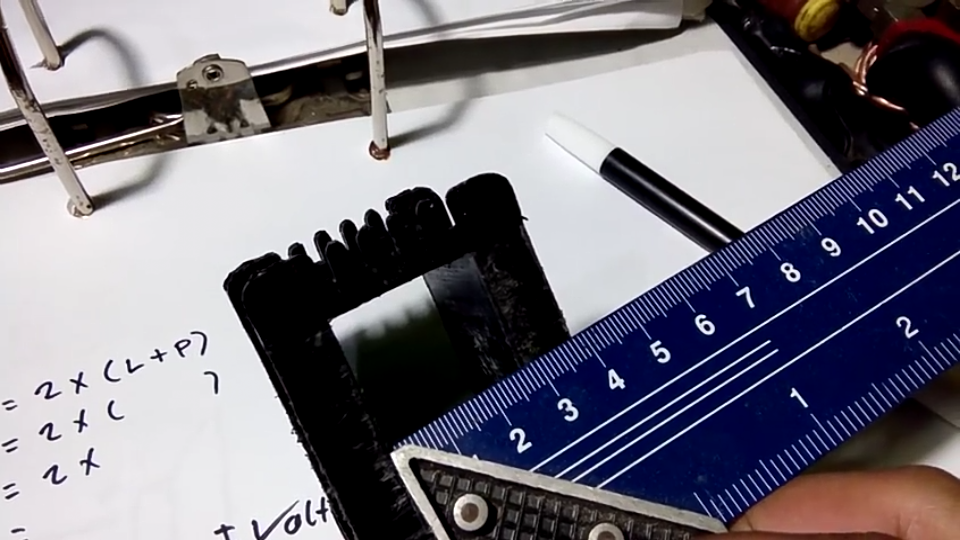

Pertama Kita ukur Terlebih Dahulu Panjan Dan Lebar Koker Trafo

Pada gambar diatas kita ketahui :

Panjang: 3,9

Lebar : 2,6

setelah kita ketahui panjang dan lebarnya, kita cari Diameternya yaitu dengan cara:

Diameter koker : 2 X (PXL)

: 2 X (3,9 X 2,6)

: 2 X 6,5

: 13

Setelah diketahui Diameter kokernya Kita Langsung mencari jumlah lilitan per Voltasenya

RUMUS MENCARI JUMLAH LILITAN TIAP 1 VOLT

( 50 / DIAMETER )+( 50 / DIAMETER) X 0,1

= 50 / 13 ) + ( 50 / 13) X 0,1

=3,84 + (3,84 X 0,1)

=3,84 + 0,3

=4,14

Jadi tiap 1 voltnya tu 4,14 Lilitan

Untuk menentukan jumlah lilitan Primer / Lilitan untuk Tegangan 220 volt

220 X 1 VOLT

=220 X 4,14

=910 Lilitan

Nah jika kita ingn Membuat tegangan out put / Tegangan sekunder 12 Volt Yaitu Dengan cara:

12 X 1 Volt

=12 X 4,14

= 49,68

Kita Bulatkan aja Menjadi 50 Lilitan untuk tegangan 12 Volt

Sangant Mudah Bukan Untuk Membuat Sebuah Trafo
